AXIOM - ED120A - Enceintes actives 12"

AXIOM
(Code: ED120A)
En Stock - Livraison immédiate.
(2 Article(s) en stock)
2.099,00 €
19000g

Besoins d'aide ?   06 60 25 62 93 7/7 jrs de 9h30 à 21h

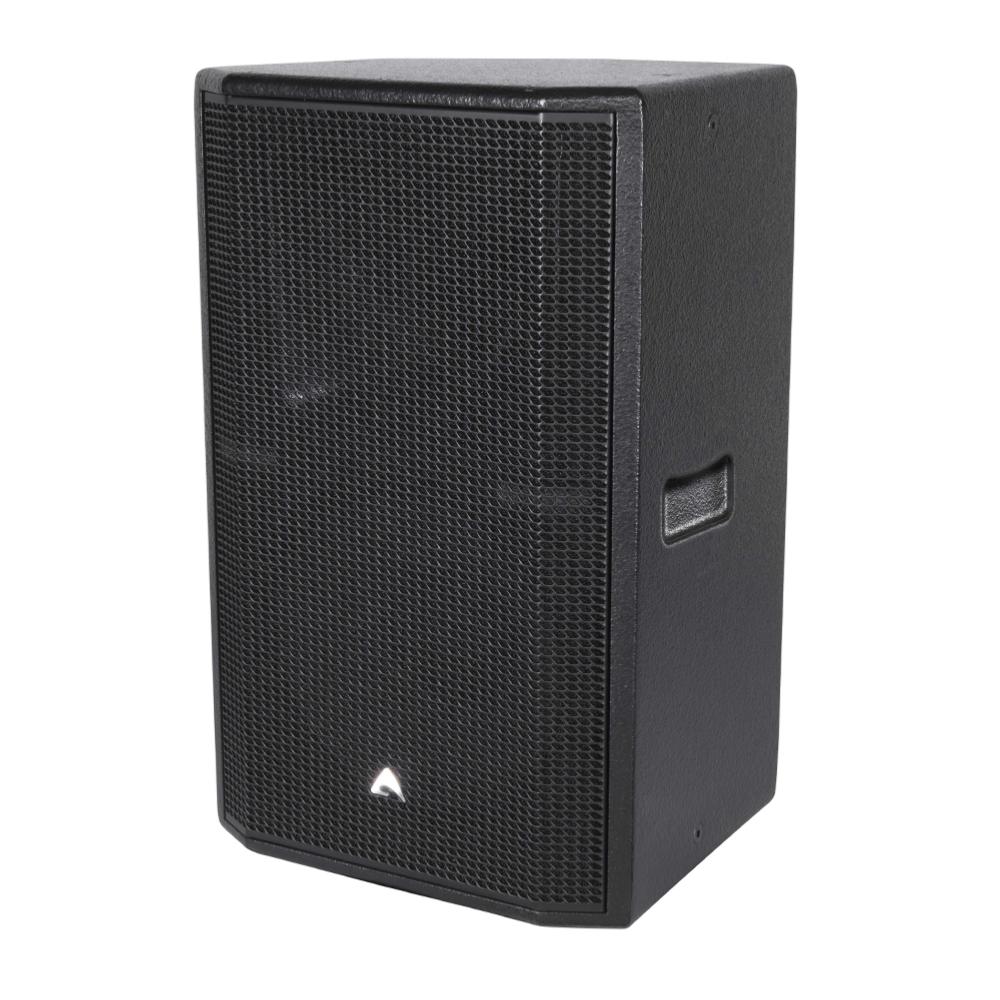

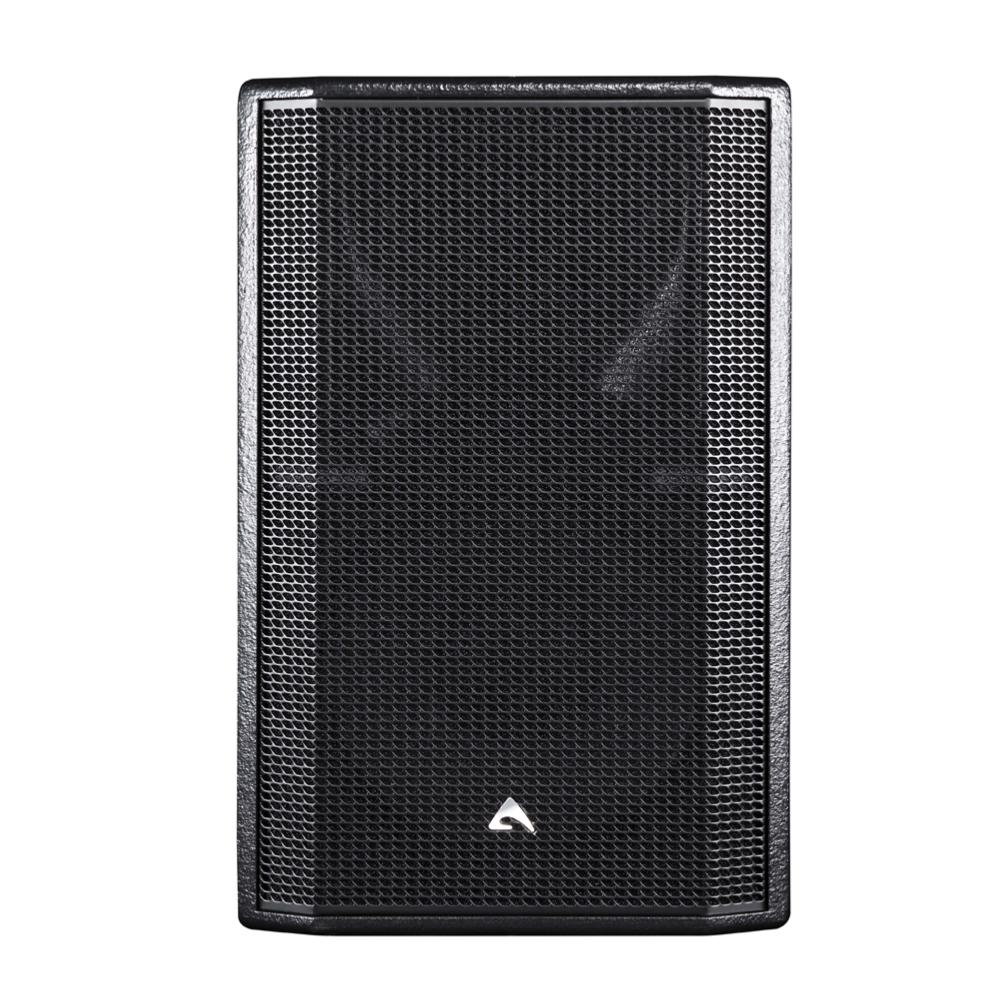

Le ED120A est un haut-parleur à source ponctuelle alimenté à deux voies qui fournit une réponse en fréquence complète et une dispersion contrôlée à partir d'un boîtier facile à gérer. Il est conçu pour de nombreux types d'applications de renforcement du son de premier plan nécessitant un son de haute qualité, des performances reproductibles et une utilisation pratique dans un format facilement portable. Le haut-parleur basse fréquence de 12 pouces est compatible avec un haut-parleur de compression haute fréquence de 1,4 pouce. Les deux composants utilisent des bobines acoustiques en aluminium pour un faible poids et une bonne réponse transitoire. Ils sont également pilotés par les canaux individuels d'un puissant module d'amplificateur de classe D.
L’enceinte ventilée non symétrique de l’ED120A lui permet de s’adapter à de multiples applications portables et fixes, telles que les tâches effectuées sur un pied d’enceinte, un support monté sur un subwoofer associé ou, en utilisant l’angle de coin de 35 °, moniteur de scène puissant.

Une caractéristique essentielle de l’ED120A réside dans son schéma de couverture asymétrique hautes fréquences, qui varie de 100 ° horizontalement dans la partie inférieure du pavillon pour une couverture plus efficace du champ proche, et se rétrécissant à 60 ° au sommet du pavillon pour une couverture plus précise le champ lointain. Le résultat est une couverture plus précise d'un auditorium typique que ce qui est possible avec un dispositif de couverture horizontale fixe. Le pavillon HF peut également pivoter à 90 ° en retirant simplement quatre vis et en réalignant le pavillon, de sorte que, en mode moniteur de scène, le motif asymétrique optimise la couverture pour les artistes interprètes ou exécutants proches du moniteur. Cette fonction d'avertisseur rotatif permet également de conserver le modèle de couverture idéal lorsque l'armoire est installée dans un format horizontal (paysage).

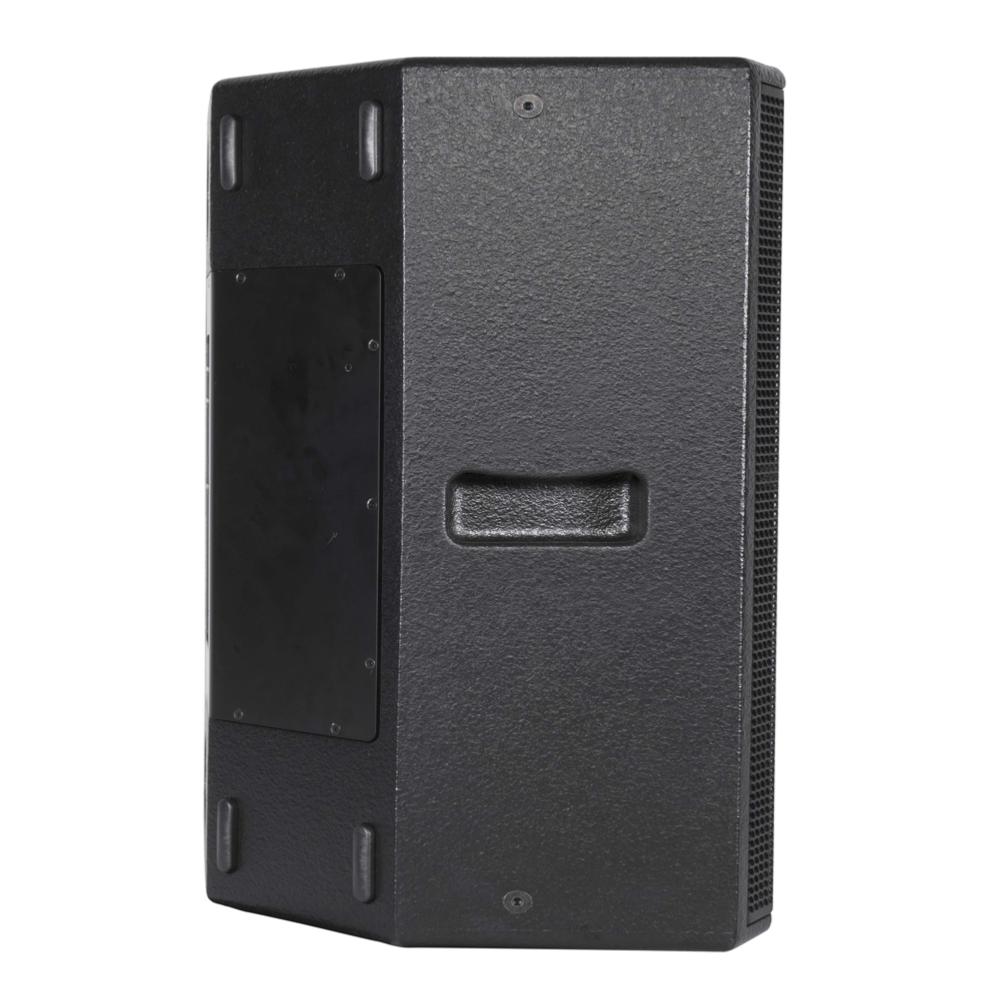

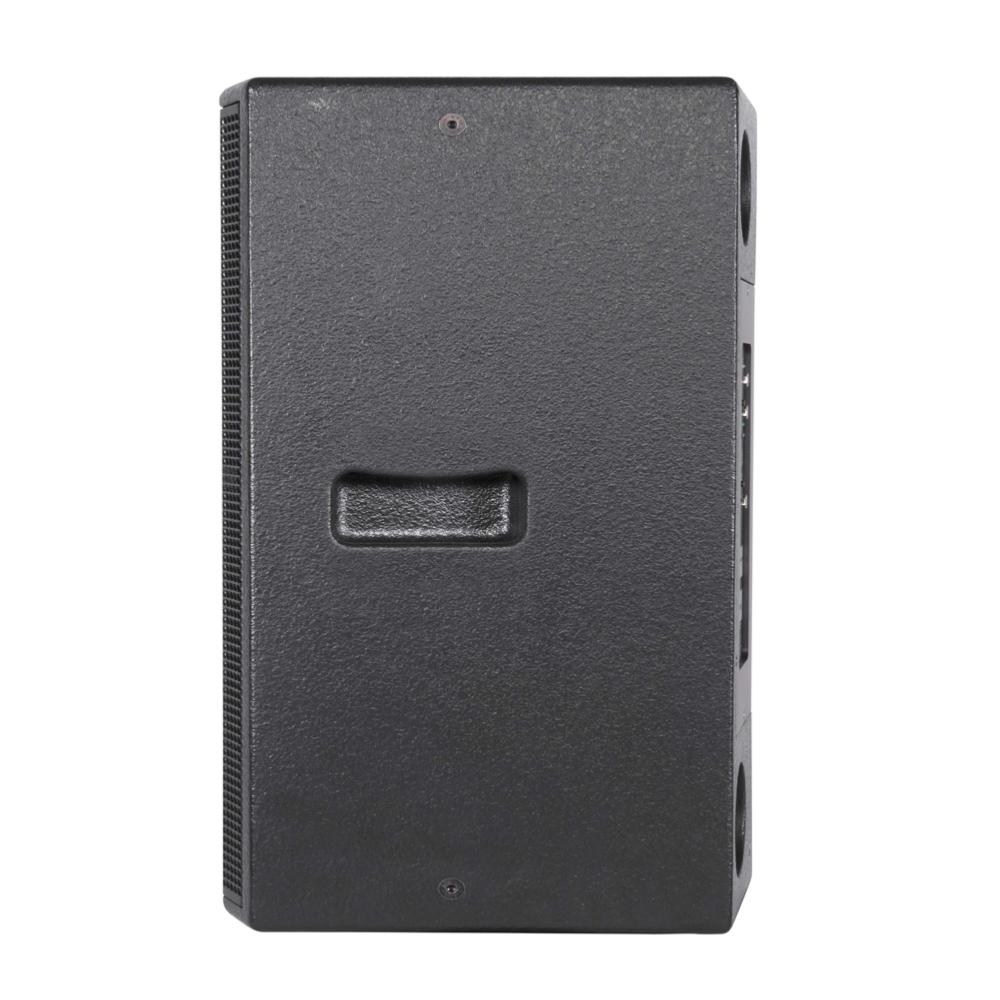

Le meuble en contreplaqué de bouleau phénolique de 15 mm est fourni avec un support pour poteau de 35 mm, une poignée encastrée pour un levage et une manipulation faciles et des points de fixation M10 pour permettre la suspension dans des installations fixes à l'aide de supports de montage optionnels.

Pour étendre la réponse en basses fréquences du système, le ED120A peut être complété par des subwoofers de la série Axiom SW tels que le SW18A.

TRAITEMENT DU SYSTÈME
Le traitement du système est basé sur la plate-forme CORE DSP conçue par les laboratoires de recherche et développement PROEL et utilisant l'un des DSP SHARC les plus avancés pour les applications audio. Il offre une résolution en virgule flottante de 40 bits, 96 kHz et des convertisseurs AD / DA 24 bits de qualité supérieure pour une intégrité de signal parfaite, une plage dynamique supérieure à 110 dB et des performances sonores supérieures. Grâce à sa puissance de traitement considérable, la plate-forme CORE est capable de fournir les algorithmes les plus sophistiqués pour le traitement des haut-parleurs, ainsi que des capacités de contrôle à distance et de mise en réseau.
Le CORE DSP permet de définir un alignement temporel optimal pour le filtre de croisement, ce qui donne une réponse en phase linéaire. Le filtrage acoustique correct a été obtenu grâce à la technique de transfert de puissance constant qui, grâce à une relation de phase particulière, permet une transition très fluide entre LF et HF et une dispersion uniforme dans la région de transfert. Le logiciel de contrôle PRONET, fonctionnant sur un protocole réseau solide et fiable basé sur CANBUS, fournit une interface intuitive pour la commande à distance de l’ensemble du système, avec la possibilité d’équilibrer, de retarder, de gérer les fonctions de protection et de surveiller le statut de l’amplificateur.

AMPLIFICATEUR

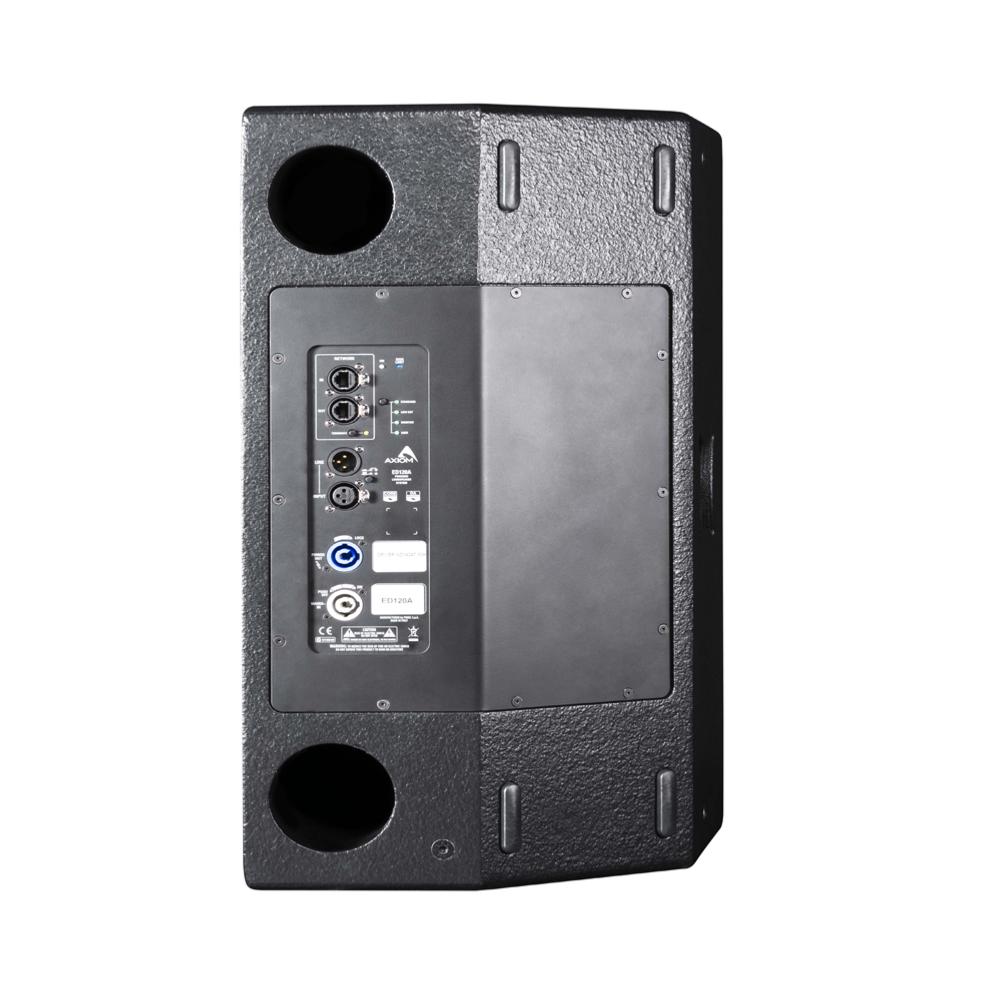

Le ED120A est alimenté par un module d’alimentation numérique série DA, une nouvelle génération d’amplificateurs de puissance de classe D avec SMPS. La technologie innovante utilisée pour ces amplificateurs offre des performances haut de gamme, telles qu'une définition sonore supérieure à toute fréquence audio, une dynamique très élevée même pour les signaux de faible niveau et une distorsion très faible même à puissance maximale. La qualité sonore supérieure peut être comparée aux systèmes analogiques haut de gamme de la classe AB, tandis que le module DA offre une plage dynamique plus élevée, une taille très compacte, un poids léger et une efficacité supérieure à 90%. La puissance de sortie est spécialement optimisée pour les unités d’entraînement afin de garantir un transfert efficace de la puissance. La section basse fréquence produit 900 watts, tandis que 300 watts sont disponibles pour le pilote de compression haute fréquence. Les connexions d’entrée et de liaison se font via des connecteurs XLR symétriques à 3 broches, et un commutateur de mise à la terre est prévu pour un fonctionnement sans bourdonnement. L’alimentation secteur est connectée via un Neutrik PowerCON verrouillable et un connecteur Power Out permet de connecter l’alimentation secteur à d’autres armoires ED120A.

MONTAGE ET FIXATION
L'ED120P peut être installé au mur dans des installations permanentes, verticalement ou horizontalement, à l'aide du support mural KPTED120B. Le support mural permet
un réglage progressif de la rotation en cinq étapes pour permettre une visée précise du haut-parleur. Lorsqu'il est monté horizontalement, le guide d'ondes HF asymétrique du haut-parleur peut être pivoté de 90 ° à l'intérieur de l'enceinte pour conserver une couverture optimale.

CARACTÉRISTIQUES PRINCIPALES
• Source ponctuelle électrique bidirectionnelle •
Haut- parleur de graves 12 ”, pilote de compression HF 1,4”
• Traitement CORE CORE à 96 kHz / virgule flottante avec télécommande PRONET
• Module d'amplificateur de classe D à commande numérique avec SMPS
• Schéma de couverture HF asymétrique
• Pavé HF rotatif
• Coffret multi-angles non symétrique
• Points de
montage M10 • Embase à montage sur poteau

APPLICATIONS
• Théâtre sousbalcon
• Corporatif et A / V
• Télévision et émission
• Surveillance de la scène
• Salles de concert
• Bars et restaurants

SYSTÈME
Principe acoustique du système Enceinte ventilée à 2 voies
Réponse en fréquence (-6dB) 65 Hz - 17 kHz (traité)
Angle de couverture horizontale 60 ° à 100 ° asymétrique, (-6dB)
Angle de couverture verticale 60 ° av, 1kHz à 20kHz (-6dB)
Sortie maximale (crête) 128 dB SPL @ 1m

TRANSDUCTEURS
LF Sortie 1,4 ", moteur de compression magnétique en néodyme - 2,4" en aluminium VC
HF Woofer basse fréquence à aimant en ferrite - 3 "en aluminium VC

ÉLECTRIQUE
Impédance d'entrée 20 kΩ équilibré, 10 kΩ non équilibré
Sensibilité d'entrée + 4 dBu / 1,25 V
Traitement de signal Traitement CORE, DSP SHARC 96 kHz / 40 bits à virgule flottante, convertisseurs AD / DA 24 bits
Contrôles d'accès direct 4 préréglages (STANDARD / LOW CUT / MONITOR / USER), terminaison de réseau, liaison GND
Télécommande Logiciel de contrôle PRONET
Protocole de réseau CANBUS
Type d'amplificateur Classe D avec SMPS
Puissance de sortie 900W + 300W
Gamme de tension secteur (Vac) 230V ± 15% - 115 ± 15% 50 / 60Hz (sélectionnable en interne)
Connecteurs IN / OUT Neutrik XLR-M / XLR-F
Connecteurs réseau IN / OUT ETHERCON® (NE8FAV)
Connecteur d’entrée secteur PowerCon® (NAC3MPA)
Connecteur Mains Link PowerCon® (NAC3MPB)
Refroidissement Ventilateur CC à vitesse variable

ENCEINTE ET CONSTRUCTION
Largeur 360 mm
la taille 610 mm
Profondeur 310 mm
Cône Stage Monitor: 35 ° - Frontfill: 7,5 °
Matériau du boîtier 15mm, bouleau phénolique renforcé
Peindre Peinture à base d'eau à haute résistance
Système de vol 5 points de fixation M10 ou support métallique dédié
Poids net 19 kg (41,8 lb)
